「100ｍ以上の配線をしたいけど…」最大500m延長可能！確実に長距離配線できる4種類の方法・つなぎ方を紹介

100ｍ以上の配線に対し4種類の解決策をご紹介します。組み合わせて使う事もできますので、設置現場に合わせてご利用ください。

長距離配線の方法	使用する製品	伝送レート
① LANケーブルを最大250・200ｍ延長	PoE スイッチングハブ「250m延長」「200m延長」 ※250m延長製品は2023年秋登場予定	10Mbps@250m 10Mbps@200m
② LANケーブルを最大500m延長	PoEエクステンダー「DCT-PE500-T/R」	10Mbps@500m
③ 同軸ケーブルを最大400m延長	PoE対応、同軸・LANコンバーター「DCT-1708」	100Mbps@400m
④ 同軸ケーブルを最大500m延長	同軸・LANコンバーター「DCT-1C1E」	30Mbps@500m

1
LANケーブルを最大250・200mまで配線可能

カメラ用PoEハブを利用した長距離配線の方法です。LANケーブルを最大250・200m(@10Mbps)まで配線できる「PoEスイッチングハブ」を活用します。

◆最大250m配線可能（ギガモデル）のつなぎ方

◆最大200m配線可能（メガモデル）のつなぎ方

弊社の「PoE スイッチングハブ」は、ハブのエクステンドモードを使用すると、カメラまで最大250m配線可能です。同時に給電まで行えるので配線距離が250ｍ未満の場合、もっともベストなソリューションになります。

250m配線可能：PoE(+)スイッチングハブ

ギガモデル（最大250m配線可能）は、2023年秋登場予定です。製品性能は検証動画にてご覧いただけます！

250m配線可能：PoE(+)スイッチングハブ

DCT-G2402-S2

オールギガビットPoE(+)スイッチングハブ(24給電・8ポート） ■ ギガビット・PoE ハブ■ 24給電(1Gbps)+2アップリンク(1Gbps)+2SFP（1Gbps）アップリンク■ PoE / IEEE802.3af(15.4W) / IEEE802.3at(30W)■ 給電容量 / 最大...

DCT-G16-S2

オールギガビットPoE(+)スイッチングハブ(16 ポート） ■ ギガビット・PoE ハブ■ 16給電(1Gbps)+2SFP(1Gbps)■ 高性能・ハイスピードIC 搭載■ 省エネ・ファンレス設計■ IEEE802.3af (15.4W) / IEEE802.3at (30W)■ サージプロテク...

DCT-G24-S2

オールギガビットPoE(+)スイッチングハブ(24 ポート） ■ ギガビット・PoE ハブ■ 24給電(1Gbps)+2SFP(1Gbps)■ 高性能・ハイスピードIC 搭載■ 省エネ・ファンレス設計■ IEEE802.3af (15.4W) / IEEE802.3at (30W)■ サージプロテク...

200m配線可能：PoE(+)スイッチングハブ

DCT-M0402

PoE(+)スイッチングハブ(6 ポート、4 給電） ■ PoE ハブ■ 4給電(100Mbps)+2アップリンク(100Mbps)■ 高性能・ハイスピードIC 搭載■ クイックスイッチ VLAN 機能搭載■ 省エネ・ファンレス設計■ PoE規格 / IEEE802.3af (15.4W) / IE...

DCT-M0802

PoE(+)スイッチングハブ(10ポート、8給電） ■ PoE ハブ■ 8給電(100Mbps)+2アップリンク(100Mbps)■ 高性能・ハイスピードIC 搭載■ クイックスイッチ VLAN 機能搭載■ 省エネ・ファンレス設計■ PoE規格 / IEEE802.3af (15.4W) / IEE...

DCT-M16-G2S1

PoE(+)スイッチングハブ(19 ポート、16 給電） ■ PoE ハブ■ 16給電(100Mbps)+2アップリンク(1Gbps)＋1SFP(1Gbps)■ 高性能・ハイスピードIC 搭載■ クイックスイッチ VLAN 機能搭載■ 省エネ・ファンレス設計■ PoE規格 / IEEE802.3af...

①ＬANケーブルを最大250・200ｍ延長｜②LANケーブルを最大500m延長｜③同軸ケーブルを最大400m延長｜④同軸ケーブルを最大500ｍ延長

2
LANケーブルを最大500mまで配線可能

PoEエクステンダーを利用した長距離配線の方法です。PoEエクステンダー「DCT-PE500-T/R」を活用します。

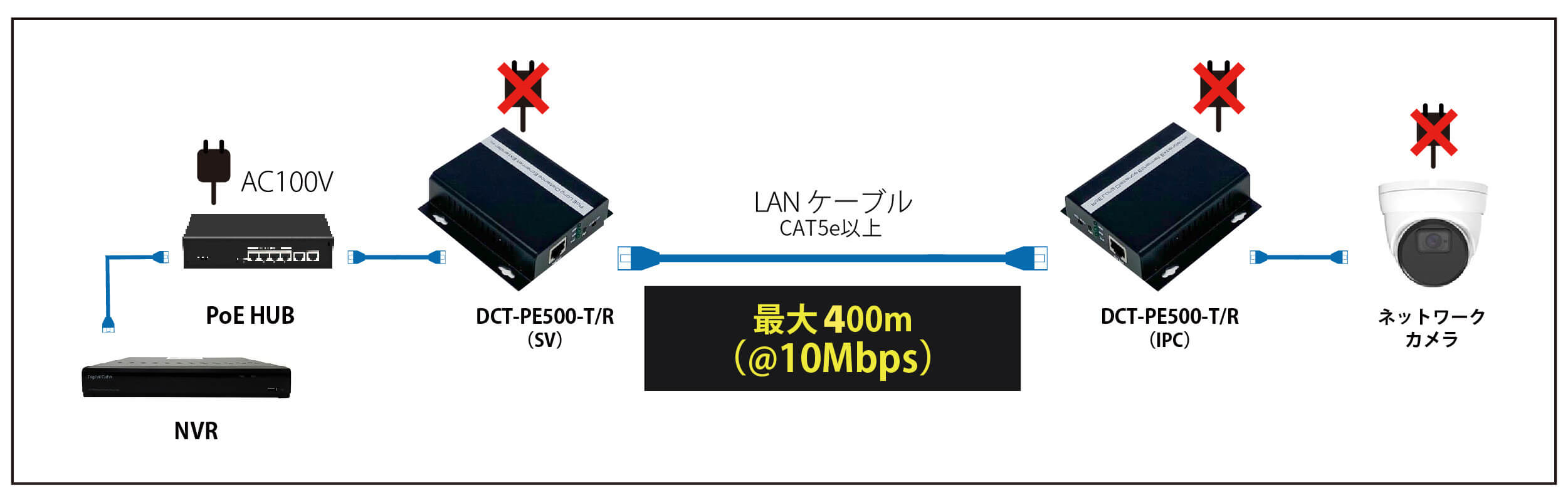

PoEエクステンダー（DCT-PE500-T/R）を使用した場合、カメラまで最大500ｍ配線可能です。同時に給電まで行えるので別途電源工事の必要もありません。
※カメラの機種によって配線距離が変動しますので、営業窓口までお問い合わせください。

DCT-PE500-T/Rの詳細

PoEエクステンダー
LANケーブルを最大500ｍまで延長可能
※設置するカメラの種類により配線距離が変わります。ご注意下さい。

■ POE延長距離/ 最大500ｍ、IEEE 802.3af
■ PoE入力対応（電源アダプタ使用しない）
■ 重量 /215g
■ サイズ /65(W)×89(D)×20(H)mm

カメラ別配線距離

　 カタログをダウンロードする

①ＬANケーブルを最大250・200ｍ延長｜②LANケーブルを最大500m延長｜③同軸ケーブルを最大400m延長｜④同軸ケーブルを最大500ｍ延長

3
同軸ケーブル最大400mまで配線可能

PoE対応同軸・LANコンバーターを利用した長距離配線の方法です。PoE対応同軸・LANコンバーター「DCT-1708」を活用します。

POE対応同軸・LANコンバーター（DCT-1708）を使用した場合、既設または新設の同軸ケーブルで、最大400ｍまで配線可能です。同時に給電まで行えるので別途コンバーターやIPカメラのための電源工事は不要です。
※PTZカメラなど9W以上の製品には対応しておりません。
※2組以上のご注文のお客様に、DINレール（無償）をご提供しております。

DCT-1708の詳細

既存の同軸ケーブルを活用してIPカメラの導入が可能
PoE対応のため、電源工事は不要

■ 通信規格 / 10Base-T/100Base-TX
■ コネクター / RJ45↔BNC
■ 伝送レート / 100Mbps(15W)
■ PoE入力対応(電源アダプタ使用しない)
■ 重量 / 61g
■ サイズ / 79(W)×52(D)×23(H)mm

【DINレール】
8個用DINレール：250mm
4個用DINレール：140mm
※2組以上から無償提供しております。

　 カタログをダウンロードする

①ＬANケーブルを最大250・200ｍ延長｜②LANケーブルを最大500m延長｜③同軸ケーブルを最大400m延長｜④同軸ケーブルを最大500ｍ延長

4
同軸ケーブルを最大500mまで配線可能

同軸・LANコンバーターを利用した長距離配線の方法です。同軸・LANコンバーター「DCT-1C1E」を活用します。

同軸・LANコンバーター（DCT-1C1E）は、既設または新設の同軸ケーブルを使用して、最大30Mbpsの伝送速度・最大500ｍまで配線可能です。配線距離500ｍの場合でも、30Mbpsの伝送ができるため、2Mbpsのカメラであれば、10台（20Mpbs）でも接続可能です。

DCT-1C1Eの詳細

既存同軸ケーブルを活用したネットワーク構築が可能
同軸ケーブル(5C-FB)で、最大500m(@30Mbps)まで通信

■ 伝送距離 / 最大500ｍ(@30Mbps)
■ 1×BNC / 1×LAN
■ 電源 / DC12Ｖ（アダプター付き）
■ 重量 / 55g
■ サイズ /78(W)×24(H)×65(D)mm
